Tutorial Menampilkan teks ke LCD 16x2 Menggunakan arduino ini sesungguhnya udah usang mau aku tulis Namun sering kali aku lupa , Di waktu senggang ini aku gak sengaja ngeliat LCD 16x2 di akrab lemari makanya jadi keingat buat nulis artikel ini, buru-buru deh aku nulis sebelum lupa lagi :D.
Pertama-tama ketahui dulu Fungsi dari setiap pin yang ada pada LCD 16x2 dengan memakai rujukan dari gambar dibawah ini
Setelah mengetahui fungsi tiap kaki/pin dari LCD 16x2 langkah selanjutnya yakni mengecek atau menguji kondisi LCD dalam keadaan masih cantik atau sudah rusak dengan cara menyerupai ini
- Hubungkan Pin 1 LCD (GND) ke GND Arduino
- Hubungkan Pin 2 LCD (VCC) ke pin 5v Arduino
- Hubungkan Pin 3 LCD (VEE) ke Pin GND Arduino
- Hubungkan Pin 15 LCD (LED+) ke Pin 5v Arduino
- Hubungkan Pin 16 LCD (LED-) ke Pin GND Arduino

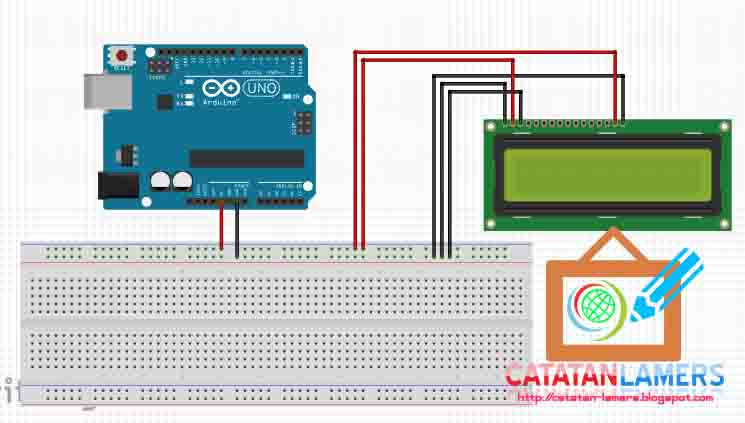

Jika anda memakai Breadboard maka dapat mengikuti wiring menyerupai yang ada pada gambar dibawah ini.
 |
| Wiring Test LCD 16x2 |
LCD dalam keadaan masih cantik seharusnya Lampu Backlight LCD menyala dan pada layar LCD akan muncul baris kotak-kotak berwarna hitam.
Selanjutnya sehabis mengetahui Kondisi LCD, maka kita akan menampilkan Teks atau goresan pena dari Arduino ke LCD 16x2, oleh sebab itu kita perlu merubah susunan kabel sebelumnya menjadi menyerupai ini
- LCD PIN 1 (GND) KE GROUND
- LCD PIN 2 (VCC) KE VCC (5V)
- LCD PIN 3 (VEE) KE PIN 3 POTENSIOMETER (10K)
- LCD PIN 4 (RS) KE PIN DIGITAL 2 ARDUINO
- LCD PIN 5 (R/W) KE GROUND
- LCD PIN 6 (EN) KE PIN DIGITAL 3 ARDUINO
- LCD PIN 11 KE PIN DIGITAL 4 ARDUINO
- LCD PIN 12 KE PIN DIGITAL 5 ARDUINO
- LCD PIN 13 KE PIN DIGITAL 6 ARDUINO
- LCD PIN 14 KE PIN DIGITAL 7 ARDUINO
- LCD PIN 15 (LED +) KE VCC (5V)
- LCD PIN 16 (LED -) KE GROUND
Berikut tampilanya kalau memakai breadboard
Setelah Wiring atau kabel sudah terpasang dengan benar maka selanjutnya yakni mengupload aktivitas ke dalam arduinonya untuk menampilkan teks, berikut yakni pola sederhana instruksi untuk menampilkan teks dari arduino ke LCD 16x2
Jika tidak ada kesalahan maka akan muncul tulisan pada layar LCD 16x2 dengan style menyerupai running text yaitu teks yang bergerak dari kanan ke kiri layar
